采用BIM技術，高速公路在電腦屏幕上蜿蜒伸展，橋梁、隧道、涵洞等構造繪物制得精準生動；施工過程中，應用智能化監測手段，大橋“健康狀況”一目了然；安全養護時，數據代替“人跑腿”，養護需求可以一鍵申報……近日通車的G7221衡南高速衡陽至永州段（簡稱“衡永高速”）在數字技術的加持下，被賦予蓬勃的生命力。從設計、施工到運維管理，衡永高速設計單位——湖南建投集團旗下湖南省交通規劃勘察設計院有限公司（簡稱“湖南交通設計院”）綜合運用BIM技術、電子沙盤、人工智能等多種數字化手段，支撐起衡永高速建、管、養、運全壽命周期的高質量發展，致力打造湖南乃至全國“數字高速”的標桿。

衡永高速

一盤觀全局

三維實景告別“紙上談兵”

    此次通車的G7221衡南高速衡陽至永州段和S81永賀高速永州至零陵段，全長165公里，跨衡陽、永州9個市縣（區），4次與已通車高速相交，7次上跨下穿鐵路，4次跨越較大湘江干流和支流，以長隧道穿越祁山山脈，建設規模大，涉鐵涉高涉水工程施工牽涉面廣、技術難度大、安全風險高，施工組織較為復雜。如何讓設計、施工人員快速了解到項目所處的空間環境，從而更精準地給出合理設計或施工方案？湖南交通設計院創新地給出了答案：電子沙盤。

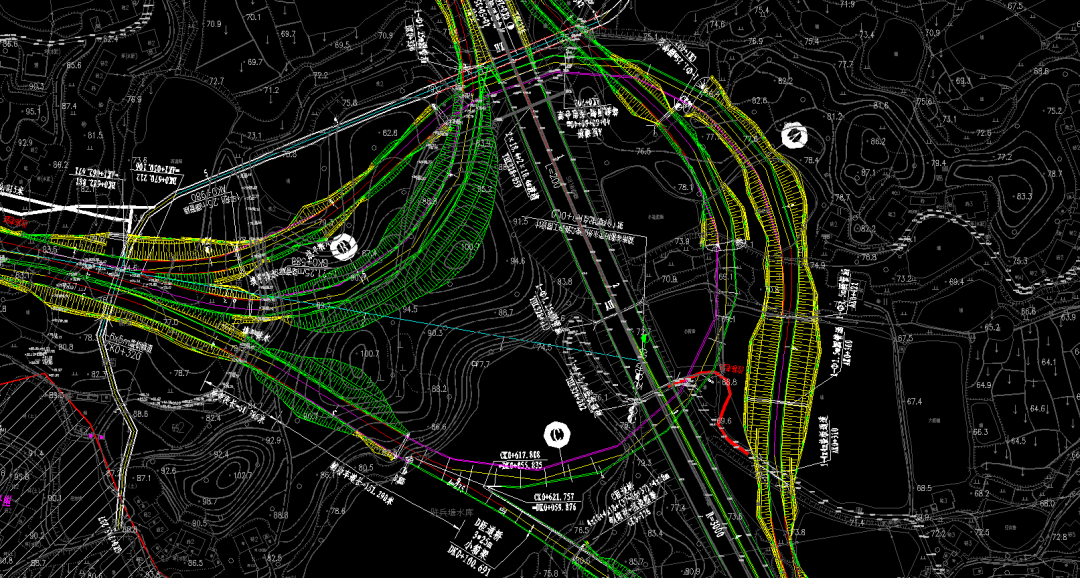

傳統設計圖紙效果

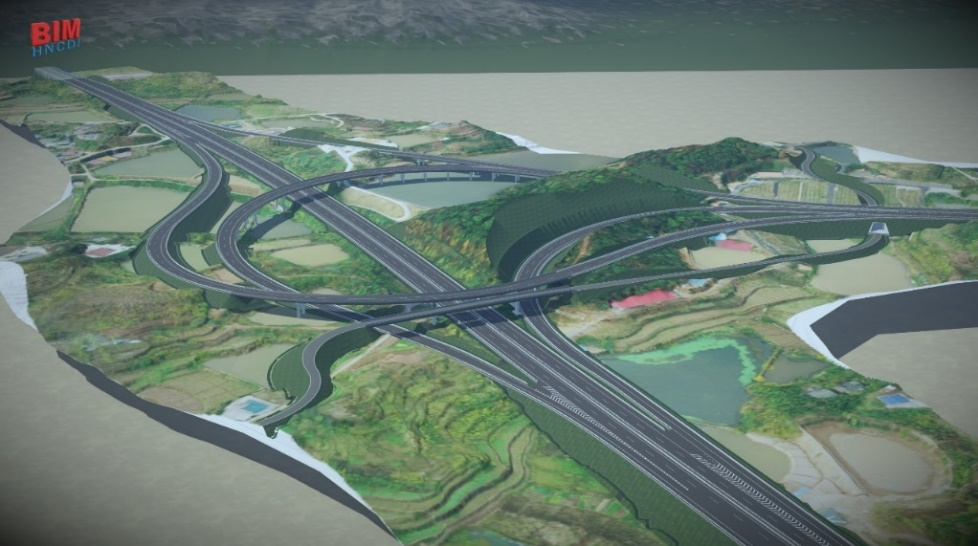

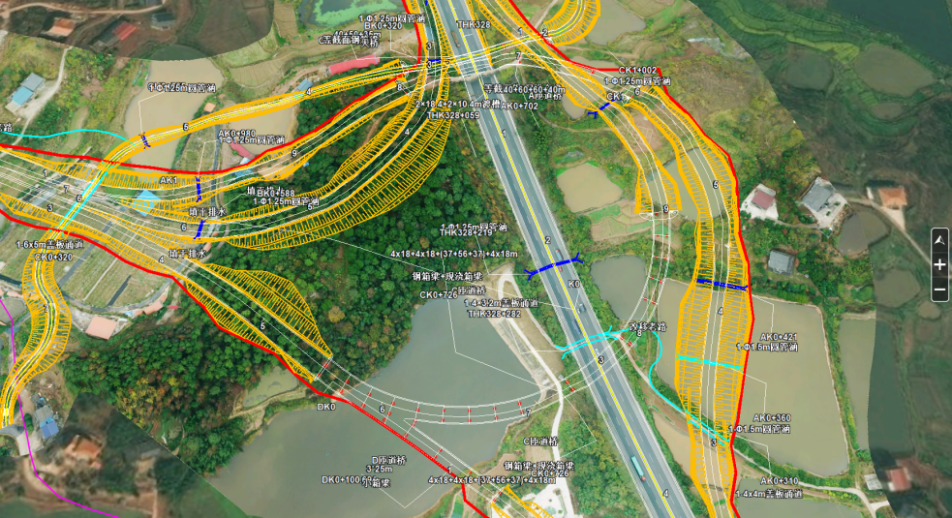

電子沙盤效果

    在項目初期，該段高速建設所涉及的近60平方公里的地理空間便被采集成為電子沙盤，這在項目的精細設計、施工組織策劃、征地拆遷時發揮了重要的作用?！拔覀儾捎脽o人機和激光雷達等方式采集數據，電子沙盤的分辨率達到厘米級，誤差僅在五厘米內?！焙辖煌ㄔO計院空間信息智能感知與大數據研究院副總工程師辛杰介紹，區別于傳統設計圖紙，電子沙盤設計環境采用三維實景展現，可視化方案顯示直觀、修改便捷、便于比選，“傳統地形圖上雖然也能標明相關地物的位置，但電子沙盤可以進一步展示它們的形狀和大小，這對于征地拆遷等工作具有重要意義?！比S實景展示便于施工管理人員直觀了解設計方案、精準掌握現場情況，從而更好地進行施工方案布置。在施工籌備時，位置的選擇決定后期進出場距離和時間，通過電子沙盤，人員不必反復前往現場調查，就能直接確定最佳選點，節省了大量的時間和人力。這一創新應用，也使得《衡永高速電子沙盤項目》獲第四屆全國公路微創新大賽銅獎，衡永高速的每個標段都因此節省近百萬元。

    值得一提的是，電子沙盤的作用不止于此。“電子沙盤大幅降低了施工人員的看圖門檻，他們不需要具備專業知識，也能很好地理解施工圖紙?！焙鲜『庥栏咚俟方ㄔO開發有限公司總經理楊建斌提到，對于新員工來說，以前可能要一到兩個月才能摸清項目情況，現在通過電子沙盤，只需一到兩天就能全面掌握項目重難點，有效保障了后續的施工進度和質量。數字化勘察手段的使用，使得平面圖紙立體展現、實景展示，為設計、施工人員“足不出戶也能決勝千里之外”精準賦能。

BIM技術應用

將未來公路“搬”進電腦屏幕

    首次將BIM深化設計納入設計流程、首次開展基于BIM的施工圖技術交底、首次基于BIM的數字化管理項目……在衡永高速設計過程中，湖南交通設計院將BIM技術的作用發揮得淋漓盡致。

    在方案研究、初步設計以及施工圖設計階段，全流程通過三維模型展現，每一個細節都清晰可見，便于開展方案優化和技術交流；在方案比選中，創新性地提出融入生態紅線和基本農田選線原則，設計師能夠在虛擬環境中看到選線對農田和生態的影響情況，從而快速進行路線的調整和變更；基于數字模型對項目樞紐互通、特殊橋梁、特長隧道開展了全專業的施工圖校核，對坐標、高程、工程量等關鍵要素進行了復核和確認，能夠更準確地評估方案的可行性，并將潛在的問題解決在前期。原本復雜的道路、橋梁、隧道等結構被一一“搬”進了電腦屏幕，成為了一個個生動鮮活的數字模型?！癇IM技術就像是我們設計師的一雙‘透視眼’?！焙辖煌ㄔO計院BIM工程師張昕昊笑著解釋，“它讓我們能夠在設計階段就‘看到’未來高速公路的真實運行狀況，并根據呈現的三維實景，不斷調整優化設計方案！”

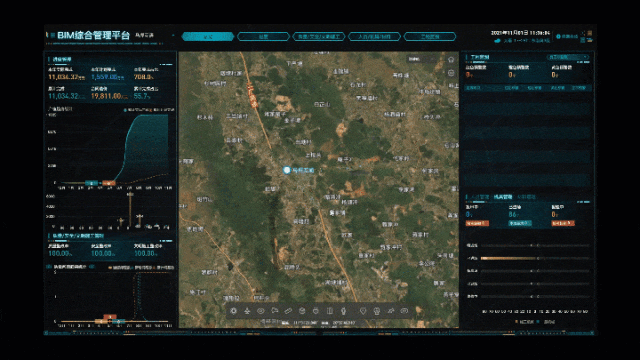

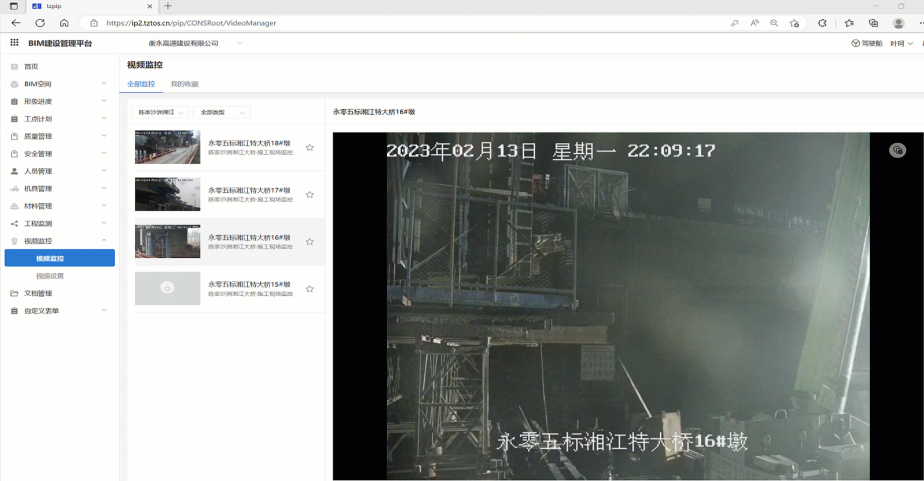

BIM平臺演示

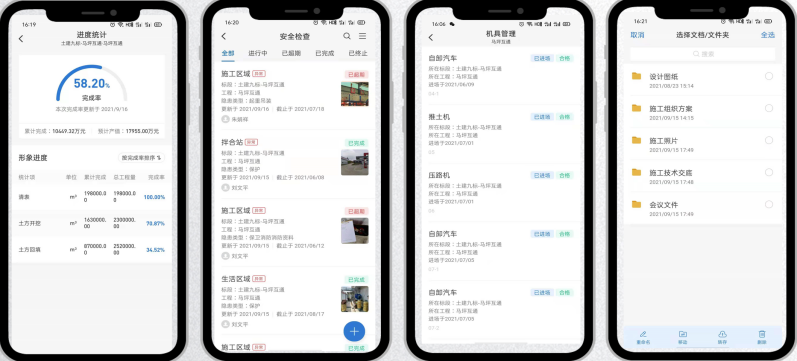

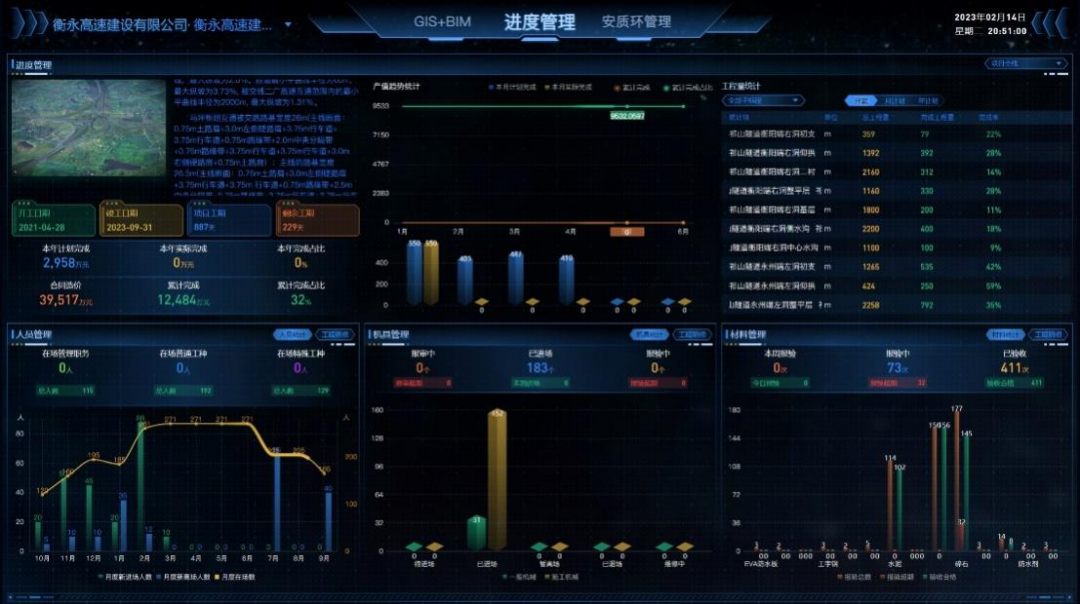

為推進基于BIM的可視化施工，湖南交通設計院利用GIS+BIM、物聯網、云計算、嵌入式等數字技術，開發了基于BIM的三維可視化交互管理平臺，實現了全過程的數據匯集、管理、共享與智能決策。這一平臺讓虛擬的數字世界和真實世界產生連接，真正做到了“所見即所得”，管理人員通過“一個面板”就能隨時查看工程建設進度、質量、安全、人機料等數據，實時掌握現場情況，也能集成設計與施工資料等，形成數字資產匯總，在數據上實現互通性和可視化，在管理上實現電子化和精準化。

三維可視化交互管理平臺相當“聰明”，可以整合施工進度信息數據，對延期任務自動預警；還可以將實際數據與計劃數據對比，發現施工存在的安全質量隱患，并自動關聯至對應的BIM模型部位，設立通病數據庫，通過不斷積累的問題數據，從而規劃隱患排查，監控重點內容。湖南交通設計院依托衡永高速率先開展的BIM實踐應用，已形成了高速公路BIM應用的成套標準體系，并斬獲多項大獎，在2023年榮獲Bentley全球基礎設施年度光輝大獎賽“突出貢獻決賽獎”。

數字化檢測

“監”證大橋健康成長

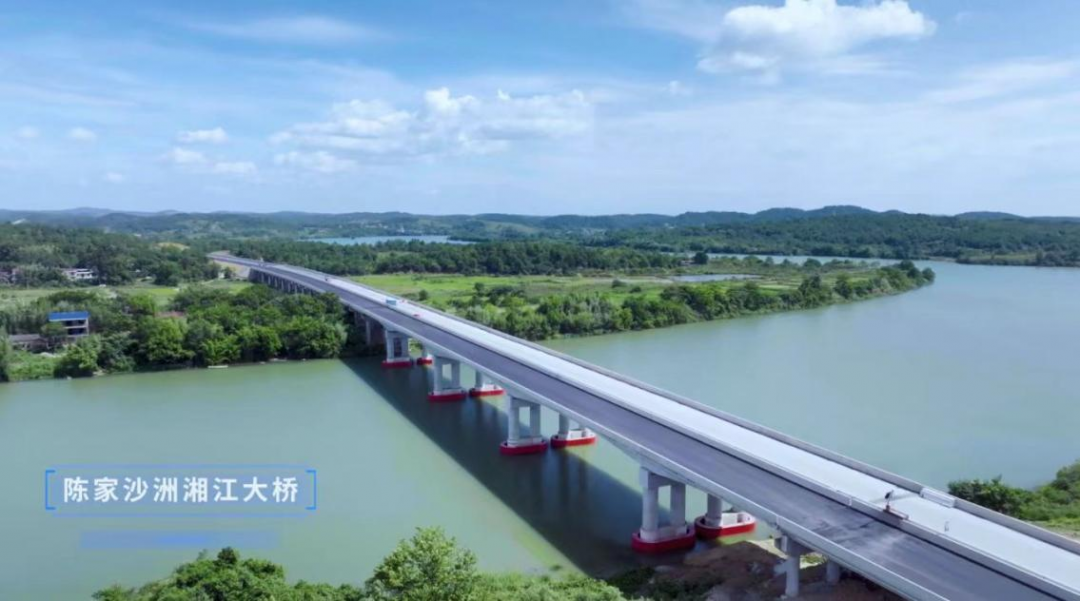

陳家沙洲湘江大橋是永零高速關鍵控制性工程，“我們采用數字化監測手段對橋梁施工進行全過程動態監控，保證施工過程中結構安全和施工完成后的橋面平順、行車舒適”。湖南交通設計院試驗檢測中心總工何現啟介紹，“數字化監測手段的應用，使大橋‘健康狀況’一目了然，確保每階段施工都處于最佳狀態’?！?/span>

    對于多跨連續橋梁來說，線形和受力狀態的控制至關重要，立模標高、合龍的順序和溫度都需要重點關注。檢測團隊結合施工方案和現場條件，通過有限元計算進行預演推理，制定出了最佳合龍和調控方案，做到了理論上無誤差，實際上誤差控制在一公分內，保證了橋梁線形符合設計要求。為了有效感知橋梁應力和溫度狀況，檢測團隊在大橋主梁里埋設了八十多個應力和溫度傳感器，并采用了JMZX-8A綜合自動采集模塊、JMWT-64溫度自動采集模塊、“柔性相機”、數字孿生等數字化手段，實時進行應力和合龍前的48小時溫度的監測。相比于傳統的人工監測，數字化監測手段精確度更高，也更省時省力，有效降低了監測成本。

    預應力施工是橋梁施工生命線的重要組成部分，錨下有效預應力作為橋梁施工中的關鍵控制指標，通過智能張拉能直接監測橋梁預應力張拉的實際效果，但目前省內針對錨下預應力的檢測尚無評判標準。湖南交通設計院檢測團隊采用數字化檢測手段實時采集了數據樣本，徹底摸清衡永高速橋梁錨下有效預應力檢測技術底數，建立了基礎數據臺賬，為湖南省《公路橋梁錨下有效預應力檢測技術規程》這一地方性標準的編撰提供了科學決策依據。

人工智能+

數據“指揮”高速安全運維

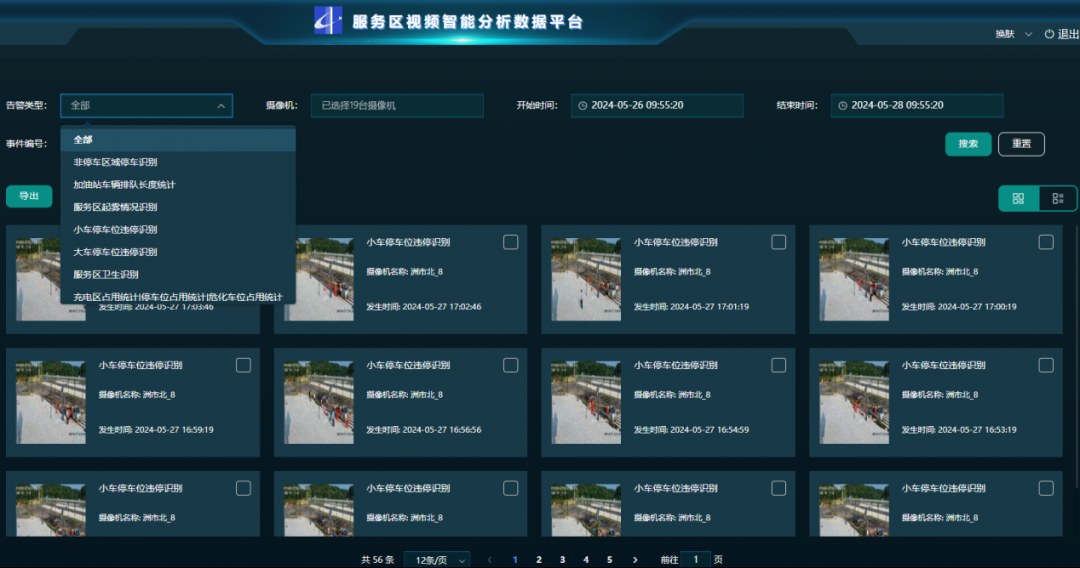

    走上衡永高速，打開“湘行相伴”APP，服務區加油站和充電樁的使用情況一目了然，司機朋友不再擔心因為找不到加油位或充電位而耽誤行程。湖南交通設計院利用視頻人工智能技術，在省內首次研發和應用了服務區視頻智能分析系統，由人工智能充當“服務區管家”，不僅可以自動識別加油站排隊、充電位占用、車輛違規停放、垃圾堆放等問題，及時告警運營管理人員，還能通過遠程喊話來指揮停車、通知清掃、調配疏導等，變“被動運營”為“主動管理”。

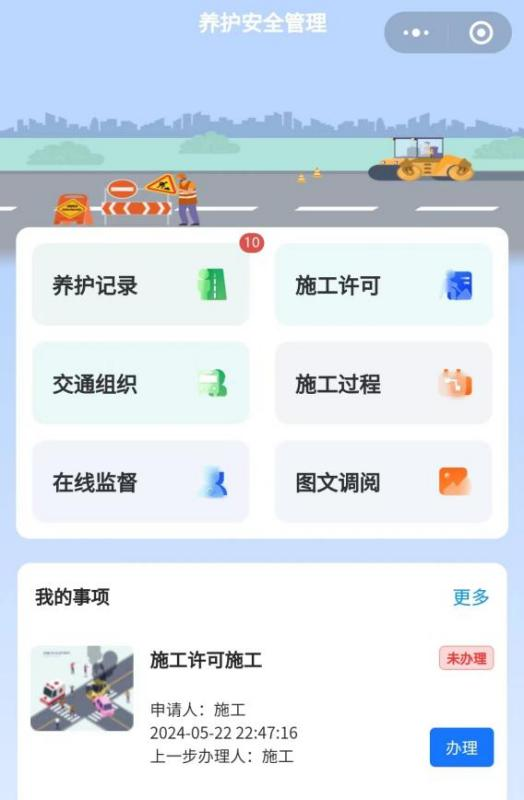

曾經，高速公路的運維養護工作猶如一場“馬拉松”，需要養護人員日復一日地巡查、維修。而隨著數字技術的廣泛應用，高速公路的“心臟”連上了智慧的“脈搏”。衡永高速研發并應用了養護安全管理系統，能實現路上施工作業“一鍵申報、聯合審批、視頻跟蹤”。

    養護人員通過掃描路側報警二維碼獲取位置，就可以上報養護需求、申報交通組織方案，再由交警、路產在線審批，全程不再需要紙質申報，讓數據代替人跑腿，大幅提升了審批速度。養護施工時，錐筒頂部夾放的視頻記錄儀，能夠自動回傳現場位置、圖片和視頻，“一路多方”可在后臺的養護施工一張圖全面查看施工分布和圖像，并實施在線督導。同時，系統還可以通過人工智能技術，自動識別錐筒擺放和回收狀況，精準獲取施工時間和位置，并向互聯網發布施工進展，降低作業風險。湖南交通設計院黨委委員、副總經理張重祿指出：“當前，數字時代加速演進，帶來廣闊的發展空間。湖南交通設計院搶抓數字紅利，在衡永高速上進行了先行探索，數字選線、BIM數字資產管理、電子沙盤、動態監控、數字養護管理等眾多數字化產品不斷創造著新的可能。”在數字化的驅動下，衡永高速不僅運維管理變得更加便捷高效，更成為了一條充滿智慧與活力的信息高速公路，引領行業駛向智能出行的美好未來。
